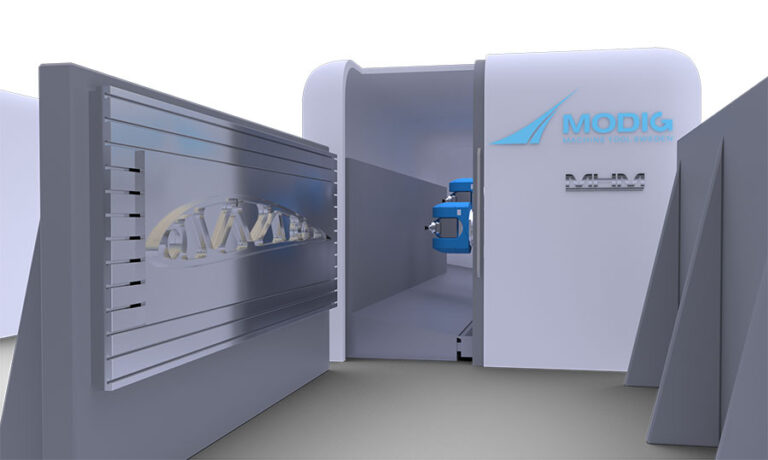

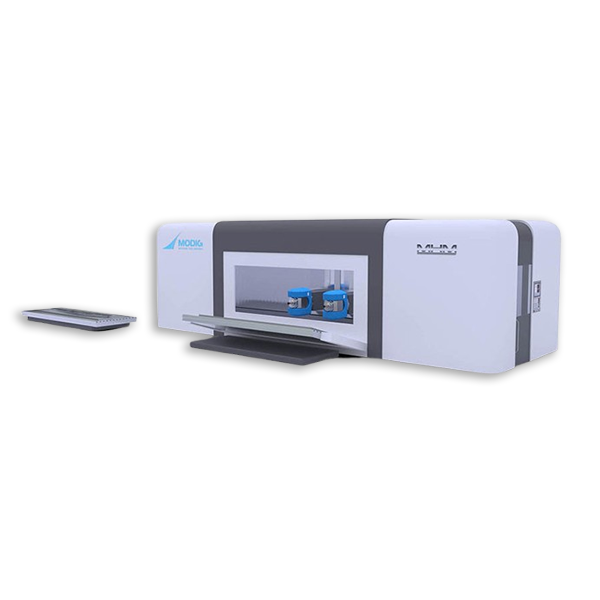

MHM 五軸臥式加工中心
MHM是一款5軸高速臥式加工中心，具有無與倫比的精度、功率和效率。這臺機床旨在重新定義精度和性能，提供有望徹底改變航空航天工業的加工技術。
● 在相同的運營成本下，產量提高80%。
● 提高精度和長期可靠性。
● 最大限度地提高效率，為您的運營提供更大的價值。-
0.000.00
-
MHM是一款5軸高速臥式加工中心，具有無與倫比的精度、功率和效率。這臺機床旨在重新定義精度和性能，提供有望徹底改變航空航天工業的加工技術。
● 在相同的運營成本下，產量提高80%。
● 提高精度和長期可靠性。
● 最大限度地提高效率，為您的運營提供更大的價值。
產品亮點
● 臥式加工中心有單軸或雙軸配置。
● 速度和功率高達20，000 RPM和201 HP（150 kW）。
● 先進的控制系統：Fanuc 30 i B+或Siemens One。
● 滑動或傾斜托盤裝載系統，實現無縫操作。
Machine 設備
Model 型號 | MHM |
Machining Center 加工中心
Orientation 取向 | Horizontal 水平 | |
Number of spindles 磁盤軸數量 | 1 or 2 spindle configurations 1或2主軸配置 |
Travels 行程
X-axis x軸 | 165.3 / 244 / 323 | in 英寸 |
Y-axis y軸 | 39.5 / 59 / 79 / 98.539.5 A/ 59 / 79 / 98.5 | in 英寸 |
Z-axis z軸 | 27.5 | in 英寸 |
A-axis a軸 | +/- 110 | degrees 度 |
C-axis c軸 | +/- 360 | degrees 度 |
Pallet size 托盤尺寸
X-axis x軸 | 157.5 / 236 / 315 | in 英寸 |
Y-axis y軸 | 39.5 / 59 / 79 / 98.539.5 A/ 59 / 79 / 98.5 | in 英寸 |
Aluminum Spindle 鋁合金主軸
Speed 速度 | up to 20,000高達2萬 | rpm |
Power S1 電源S1 | up to 201高達201 | hpHP |
Torque S1 扭矩S1 | up to 70高達70 | ft-lbs |
Tool changer 換刀裝置
Number of tools 裝置數 | 120 | |
Tool taper 刀具錐體 | HSK-A63 / HSK-A63/80 / HSK-A100HSK—A63/HSK—A63/A80/HSK—A100（含） |
Feed rates 進料速率
X-Y-Z-axes X-Y-Z軸 | 2,400 | in/min |
A and C-axes A和C軸 | 420 | degrees/sec 度/秒 |
Acceleration 加速度
X-Y-Z-axes X-Y-Z軸 | 22.9 | ft/square second 英尺/平方秒 |
A and C-axes A和C軸 | 2,500 | degrees/square second 度/平方秒 |
多種航空航天部件
● 隔板
● 翼梁
● 肋骨
● 鉸鏈和閂鎖
● 通用板材
多個汽車部件
● 大型電池托盤
● 后車身鑄件
● 前發動機支架
● 減震塔
